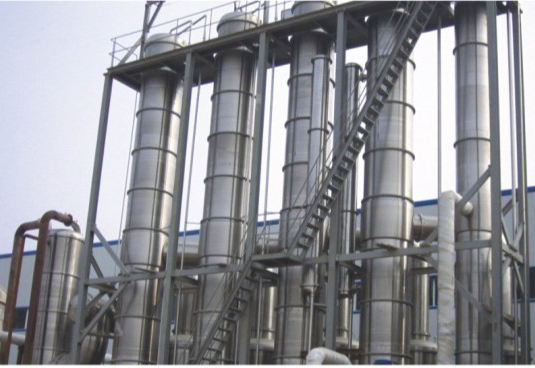

五效降膜蒸發器

結構形式

五效降膜蒸發器由五體加熱器，五體蒸發分離器、預熱器、混合式冷凝器（列管表面式冷凝器）、熱壓泵、真空泵、物料泵、平衡槽、電控箱、工作臺及所有管路、閥門等組成。應用于果葡糖漿、葡萄糖、淀粉糖、低聚糖、飴糖、山梨醇、鮮奶、果汁、維C、麥芽糊精等水溶液的濃縮。并可廣泛用于味精、酒精、魚粉等行業的廢液處理。

工作原理

五效降膜蒸發器屬于自然循環的液膜式濃縮設備，具有傳熱率高，受熱時間短，非常適合于果汁及乳制品生產。
五效降膜蒸發器的構造是料液由加熱器體頂部加入，液體在重力作用下，沿管內壁成液膜狀向下流動，由于向下加速，克服加速壓頭，沸點升高也小，加熱蒸汽與料液溫差大，所以傳熱效果較好。汽液進入蒸發分離室，進行分離，二次蒸汽由分離室頂部排出連接到下一加熱器效體，濃縮液則由底部抽出。
為了使料液能均勻分布于各加熱管，沿管內壁流下，所以在管的頂部或管內安裝降膜分布器，分配板，它為一個多孔板，其孔的位置，正好交錯于加熱器列管之間。降膜分布器對提供其傳熱效果有很大作用。
在降膜式的料液，經蒸發后，流下的液體基本達到需要的濃度。所以，管子要有足夠的長度，才能保證傳熱效果。由于料液受熱時間短，有利于對食品營養成分的保護，其次，它在蒸發時，是以薄膜狀進行的，故可避免泡沫的形成，清洗較方便。
