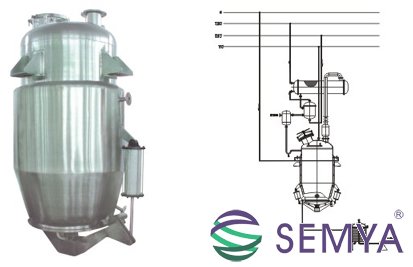

提取罐

一、提取罐概述

提取罐應用于中藥、制糖、油脂，濕法冶煉等行業，特別昌中藥煎煮、提取的應用較為廣泛，無論水提、醇提、油提、蒸制，回收殘渣中溶媒等工藝流程，均能適用，做到一罐多用設備利用率高。

不銹鋼提取罐可分靜態多功能提取罐、動態多功能提取罐、食品多功能提取罐、化工多功能提取罐、中藥多功能提取罐、制藥多功能提取罐等。

提取罐是醫藥化工中常用的浸出提取設備特別適合于植物產物所含成分的浸出提取。結構具有罐體，罐體內軸向位置裝置的螺旋推進器或旋漿推進器，與罐體外的轉動軸盤連接，其特征是具有一組斜臥的連續逆流浸出提取單罐，相互之間出料口與進料口相連接構成一連通器，每一個單罐體的低端上部具有進料口，下部具有殘液排出口，罐體高端上部具有進液口或排氣口，下部具出料口。

二、提取罐結構

1、主罐，提取罐罐體帶夾套，便于換熱，上有人孔，下有氣缸兩只，帶動了出渣門開關，勞動強度低。

2、 捕集器，主要用來消除煎煮中藥時產生的泡沫，并防止藥流蒸汽中的藥渣進入冷凝器。

3、 冷凝器，主要作用為藥液蒸汽進行冷凝與酒精回收。

3、 冷卻器，主要作用對冷凝液與溶媒進行冷卻。

4、 油水分離器，主要作用在提油時，經冷卻的回收液進行油分離，以獲得需要的芳香油。

5、 氣液分離器，分離汽液防止放空時的液體帶出罐外。

6、 減速器，攪拌缸內的物料，使之提取的固體內部有效成分能均勻加熱與完全煎煮出來，有利于出渣。

中藥提取罐

一、中藥提取罐用途：

本設備適用于中藥、植物、生物制藥、食品、化工等行業的常壓、微壓、水煎、溫浸、熱回流強制循壞、滲透、芳香油成分的提取及有機溶劑的回收等多種工藝。非常適用于高校、研究所和企事業單位實驗室研發及中小型生產線的試生產。

二、中藥提取罐設備特點：

1． 設備使用效率高：此設備是我公司研制的最新型超小型提取濃縮罐，在原單一提取的基礎上優化產品結構將小型的濃縮設備整合在此設備中，使提取濃縮一步完成大大節省了原材料和工作時間，工作效率比一般多功能罐提高了10％～15％

2． 原材料轉化率高：由于在提取過程中，熱的溶劑連續加到藥面上，由上至下通過藥材層連續溶解藥材中的有效成分。使藥膏內含的有效成分提高1倍以上。

3． 設備結構緊湊，站地面積小，實際占地面積在1.5M2左右。

4． 提取濃縮效率高，一次加料在密閉的設備內循環使用。原料內的有效成分可不斷提取出來，故此設備的用料量在相同提取量下節省原料30％以上。由于濃縮內的蒸汽是是二次使用，使設備的能源消耗可以節省50％左右。


多功能提取罐

一、多功能提取罐用途

本提取罐適用于制藥、生物、飲料、食品、化工等行業的植物、動物的常壓、加壓水煎、溫浸、熱回流、強制循環、滲漉、芳香油提取及有機溶媒回收等工程操作，特別是使用動態提取或逆流提取效果更佳，時間短，藥液含量高。

二、多功能提取罐配備

多功能提取罐可分為靜態多功能提取罐，動態多功能提取罐。

罐體配備CIP清洗自動旋轉噴洗球、溫度表、壓力表、防爆視孔燈、視鏡、快開式投料口等，確保操作簡便，符合GMP標準。設備內筒體材質為進口SUS304、SUS316L采用硅酸鋁保溫。

三、多功能提取罐設備成套

提取罐、除沫器、冷凝器、冷卻器、油水分離器、過濾器、氣缸控制臺等附件。

四、多功能提取罐設備特性

所占建筑空間較小，為提取車間廣泛使用。出渣門上沒有底部加熱，使藥材提取更加安全。

五、特點與結構

多功能提取罐為了回收溶媒和提取芳香油的需要，還備有冷凝器、冷卻器、過濾器、油水分離器四種附件，用戶可按工藝需要進行選購。
1、本設備主要有主體、排渣門、加料口等組成，結構參看竣工圖。
2、設備底部排渣門和上部投料門的啟閉均采用壓縮空氣為動力，通過氣缸活塞，由控制箱中的二位四通電磁氣控滑閥控制，操作方便。
3、靜態提取罐內部設有提升破拱裝置，從而使出渣方便。
4、動態提取罐帶有攪拌系統，使藥液提取更為均勻、方便。
5、排渣門上設有花板、席型不銹鋼絲網，這樣使渣液得到了較為理想的分離。
6、由于設備中與物料接觸部份均采用不銹鋼制造，具有良好的耐腐蝕性能，經久耐用，符合GMP要求。
另外，氣缸控制本廠有二位四通電磁氣控滑閥控制箱和簡易手動控制裝置二種，用戶在訂貨時可商定。

若用戶需要其他規格的提取設備或配套設備，可在訂貨時商定。
