磷酸三鈉蒸發結晶器真空結晶設備
2012年10月15日 作者：圣亞 次
磷酸三鈉蒸發結晶器
磷酸三鈉性質
磷酸三鈉也叫正磷酸鈉，商業上又稱磷酸鈉。
分子式Na3PO4，分子量164；
分子式Na3PO4．12H2O，分子量380.20。
性能特點：無色針狀六方晶系結晶?？扇苡谒蝗苡谟袡C(jī)溶劑，相對密度1.62(20℃)；熔點73.3-76.7℃（分解）；在干燥空氣中風化，100℃時即失去十二個結晶水而成無水物(Na3PO4）。水溶液呈堿性，對皮膚有一定的侵蝕作用。
化學反應式如下： H3PO4+Na2CO3→Na2HPO4+H2O+CO2↑ 磷酸 純堿 磷酸氫二鈉 水 二氧比碳 4.磷酸氫二鈉分子式中的第三個氫原子再用燒堿中和，即生成磷酸三鈉。反 應式如下： Na2HPO4+NaOH→Na3PO4+H2O
磷酸三鈉溶解度參考
| 磷酸三鈉溶解度(100克水里達到飽和狀態時所溶解的克數.) | |||||||||||
| 溫度℃ | 0 | 10 | 20 | 25 | 30 | 40 | 50 | 60 | 70 | 80 | 90 |
| 溶解度 | 8.2 | 12.1 | 16.3 | 20.2 | 29.9 | 60 | 68.1 | ||||
設計范例：
設計規模為生產能力為每年40000噸磷酸三鈉產品
結晶器選型:二級磷酸三鈉真空蒸發結晶器

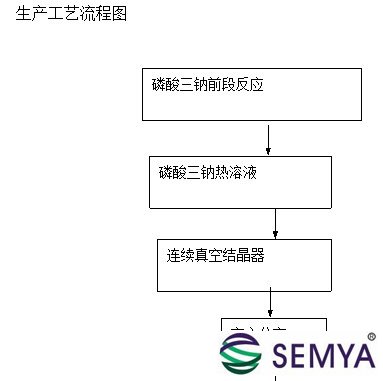

二級磷酸三鈉真空蒸發結晶器裝置的設計規模為生產能力為每小時生產5.6噸產品，主要生產裝置為：一級真空蒸發結晶器+二級真空閃蒸結晶器。
本裝置主要原料來自前工段的母液，相關原料如下：
表2-1
| 原料名稱 | 磷酸三鈉溶液 |
| Na3PO4進料濃度 | 25% |
| 產量 | 5.6T/h |
| 進料溫度 | 80℃ |
| 出料溫度 | 40℃左右 |
| 設備工作時間 | 24h |
| 結晶機工作電壓 | 380V |
| 冷卻水上水溫度 | ≤32℃（夏季），≤20℃(冬季） |
閃蒸結晶器
真空絕熱冷卻結晶原理介紹:使溶液在真空下閃急蒸發而絕熱冷卻的結晶方法。真空結晶實質上是同時依靠濃縮與冷卻來產生過飽和度而結晶。真空冷卻結晶操作條件為,真空度2000-10000
結晶平均停流時間0.5~1.0
40000T磷酸三鈉連續結晶主要設備預算
| 編號 | 名稱型號規格 | 單位 | 備注 | 預算萬元 |
| 1 | 一級真空結晶器 | 套 |
|
200 |
|
|
規格：Ф3200*8500ｍｍ |
|
|
|
|
|
|
|
|
|
| 2 | 二級真空結晶器 | 套 |
|
100 |
|
|
規格：Ф4000*12000ｍｍ |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 3 | 閃蒸結晶器配套軸流泵 | 套 |
|
40 |
|
|
|
|
|
|
| 4 | 結晶系統進出料泵 | 套 |
|
10 |
|
|
|
|
|
|
| 5 | 冷卻水系統泵 | 套 |
|
10 |
|
|
|
|
|
|
| 6 | 結晶離心機 | 套 |
|
40 |
|
|
|
|
|
|
|
|
部分小計 |
|
|
400 |
